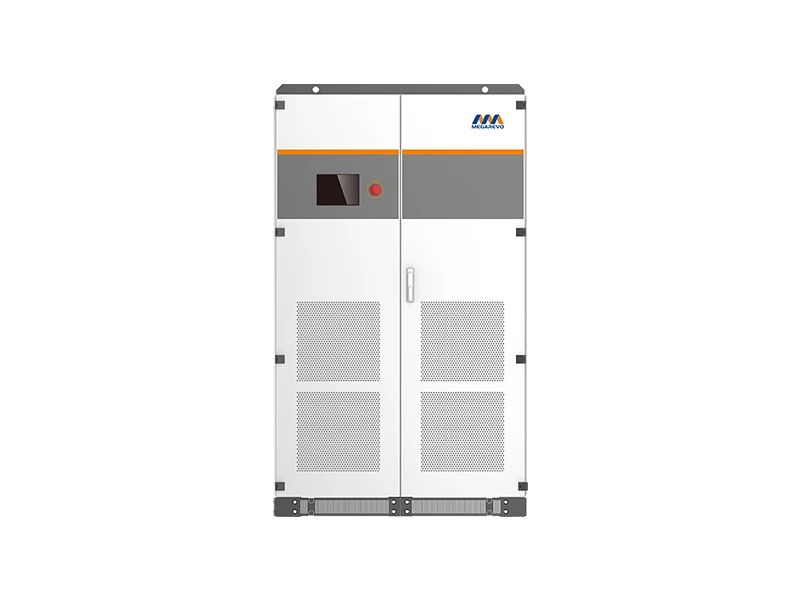

500kW 630kW PCS BESS Sistema ti Panagbalbaliw ti Bileg
Ti 500kW 630kW a Sistema ti Panagbalbaliw ti Bileg ti BESS ket agserbi a kas ti puso ti panagbalbaliw ti bileg iti nagbaetan ti pagipempenan ti bateria ken ti AC grid kadagiti dadakkel-kadakkel a proyekto ti panagidulin ti enerhia. Daytoy ket mangbalbaliw ken mangkontrol ti bidirectional nga ayus ti bileg para iti panagkarga, panagdiskarga, suporta ti grid, panagidulin ti mapabaro nga enerhia, ken dagiti aplikasion ti regulasion ti frekuensia.
Daytoy nga awan transpormer a PCS ket mangsuporta kadagiti 500kW ken 630kW a na-rate a pagpilian ti panagruar, 600–900V a sakop ti boltahe ti bateria, 400V a koneksion ti AC grid, adu a paralelo a panagpataray, agtultuloy a boltahe / agtultuloy a panagtengngel ti bileg, ken nababa / nangato a boltahe a panagsakay-babaen. Iti aginggana iti 98.7% a kangatuan nga episiensiana, daytoy ket mangipaay ti maipadakkel a pagpilian ti PCS para kadagiti dadakkel a C&I, grid-side storage, PV charging station, ken dagiti proyekto ti panagidulin ti mapabaro nga enerhia.
Optimized Para iti Kasapulanmo iti Enerhia
Nangato-Power PCS
Iti 500kW ken 630kW a rated output options, daytoy a sistema ti panagbalbaliw ti bileg ti BESS ket maibagay para kadagiti dadakkel a komersial, industrial, ken utility-scale energy storage configurations. Daytoy ket mabalin a maipada kadagiti sistema ti panagidulin ti enerhia ti bateria ti Polinovel a sadiay ti nangato-koriente a panagkarga, panagdiskarga, ken panagtitinnulong ti grid ket kasapulan.
Nangatngato nga Episiensiana
Ti disenio nga awan ti transpormer ket makatulong a mangkissay kadagiti pannakapukaw ti panagbalbaliw ken mangpasayaat ti kinaepisiente ti panagpataray kadagiti aplikasion ti panagidulin ti enerhia. Iti aginggana iti 98.7% a kangatuan nga episiensiana, ti PCS ket mangsuporta ti napaut-panawen a panagaramid ti panagbalbaliw ti bileg para kadagiti proyekto a sadiay ti kinaepisiente ti sistema ken panagusar ti enerhia ket napateg.
Parallel nga Panagpalawa
Ti sistema ket mangsuporta ti adu a paralelo a koneksion, a mangpalaka ti panangpalawa ti kapasidad ti PCS segun ti sukog ti proyekto. Daytoy ket makatulong para kadagiti proyekto ti BESS a kasapulan ti naidasig a panagplano ti kapasidad, dakdakkel a panagruar ti bileg, wenno nalaka a maibagay a panagisaad ti sistema iti ballasiw dagiti nadumaduma a lugar.
Nalaka a Mabalbaliwan a Kontrol ti Dispatch
Ti suporta para iti kanayon a panangtengngel ti boltahe ken agtultuloy a panangtengngel ti bileg ket mangipalubos ti PCS a makibagay kadagiti nadumaduma nga estratehia ti panagpataray ti panagidulin ti enerhia. Daytoy ket mabalin a mangsuporta ti panagtengngel ti panagsingir ken panagiparuar, grid-side dispatch, mapabaro a panagtipon, pantok a panagbarbas, ken dagiti kasapulan ti regulasion ti frekuensia.
Suporta ti Grid
Dagiti nababa ken nangato a boltahe a panagsakay-babaen dagiti panagandar ket makatulong a mangpasayaat ti panagadaptabilidad ti grid kadagiti proyekto ti panagidulin ti enerhia a naikonektar iti grid-. Daytoy ket mangaramid ti PCS a maibagay para kadagiti aplikasion a dagiti sistema ti bateria ket kasapulan a makilangen iti grid nga ad-adda a mapagtalkan bayat dagiti panagbalbaliw ti boltahe wenno ti panagpataray ti suporta ti grid-.
Nakasagana ti Renewable Storage
Ti PCS ket mabalin a mausar kadagiti estasion ti panagkarga ti PV, panagidulin ti bileg ti angin, panagidulin ti grid-side, ken dagiti naitipon nga aplikasion ti panagregulasion ti pudot ken frekuensia ti bileg. Daytoy ket mangted kadagiti agparparang-ay ti proyekto iti ad-adu a kinalukneng no mangikonfigura kadagiti solusion ti BESS para iti panagtipon ti mapabaro nga enerhia ken suporta ti grid.
Espesipikasion
|
DC(bateria) .
|
||
|
Sakup ti boltahe
|
600~900V
|
|
|
Max. agdama
|
929A
|
1170A
|
|
AC (iti-grid) .
|
||
|
Max. output nga bileg
|
550kW nga
|
693kW nga
|
|
Rated nga output nga bileg
|
500kW nga
|
630kW nga
|
|
Rated nga boltahe
|
400V
|
|
|
Sakup ti boltahe
|
320~460V
|
|
|
Rated nga agdama
|
722A
|
909A
|
|
Max. output nga agdama
|
800A
|
1000A
|
|
Rated ti frequency
|
50/60Hz nga
|
|
|
Sakup ti frequency
|
45 ~ 55 / 55 ~ 65 Hz nga
|
|
|
THDi
|
<3%
|
|
|
Power factor
|
1mangidaulo ~ 1lagging (maisaad) .
|
|
|
Tipo ti grid
|
3W+PE nga
|
|
|
Sapasap a datos
|
||
|
Max. kinabirtud
|
98.7%
|
|
|
Proteksion ti iseserrek
|
IP21
|
|
|
Panagruar ti arimbangaw
|
<70dB
|
|
|
Temperatura ti panagpataray
|
-30 - +55 nga grado
|
|
|
Panaglamiis
|
Napilit nga angin
|
|
|
Relatibo a kinadam-eg
|
0 ~95% saan a-kondensasion
|
|
|
Max. ti kangato ti panagpataray
|
5000mm(>3,000 nga derating ) .
|
|
|
Dimension nga W * D * H
|
1000*700*2050
|
|
|
Kinadagsen
|
950kg nga
|
|
|
Transpormer nga
|
/
|
|
|
Bukod-konsumo
|
＜0.5%
|
|
|
Display ken komunikasion
|
||
|
Ipakita
|
LCD touch-iskrin
|
|
|
Komunikasion ti BMS
|
RS485, MABALIN
|
|
|
Komunikasion ti EMS
|
RS485, TCP/IP nga
|
|
|
Dagiti Sertipiko
|
IEC/IL 62109-1/-2, EN 62477-1, IEC/IL 61000-6-2/-6-4, IL 50549-1,
GB/T 34120, GB/T 34133, CGC-R46103:2018A, PTPIREE REV1.2 : 2024 TIPO B
|
|
Bidirectional a Panagbalbaliw ti Bileg iti Nagbaetan ti Bateria ken Grid
Ti 500kW ken 630kW a BESS Power Conversion System ti Polinovel ti mangimatmaton iti bidirectional nga ayus ti enerhia iti nagbaetan ti sikigan ti bateria ken ti 400V AC network. Bayat ti panagkarga, pagbalinen ti PCS ti AC power iti kontrolado a DC power para iti pagipempenan. Bayat ti panagiparuar, ti naidulin nga enerhia ti DC ket mabaliwan manen iti AC power para kadagiti karga, panagtitinnulong ti grid wenno naikeddeng a panagmanehar ti enerhia.
Ti 600–900V DC a sakop ti panagpataray ket mangipaay ti naikeddeng nga elektrikal a tawa para iti maitunosdagiti sistema ti bateria a nangato-boltahe. Dagiti RS485 ken CAN nga interface ket mangsuporta ti komunikasion ti BMS, bayat a ti RS485 ken TCP/IP ket mangsuporta ti koneksion ti EMS. Dagiti adu a yunit ti PCS ket mabalin nga ag-operate nga aggigiddan no sadino a ti maysa a proyekto ket agkasapulan ti nangatngato a bileg ti panagbalbaliw wenno ti staged a panagpalawa ti kapasidad.
Komunikasion ti BMS
RS485 / MABALIN
Komunikasion ti EMS
RS485 / TCP / IP nga
Frekuensia ti Grid
50 / 60Hz nga
Parallel nga PCS
Nasuportaran
Para kadagiti nangatngato-bloke ti bileg nga addaan iti naikaykaysa a panagbalbaliw ken boltahe nga addang-nga agpangato, kitaenBESS PCS dagiti solusion iti pagkargaan.
Dagiti Pannakaandar ti Suporta ti Grid ken Kontrol ti Bileg
Nababa a Boltahe a Panagsakay-Babaen
Ti nababa a boltahe a panagsakay-through ket makatulong a mangpasayaat ti grid adaptability kadagiti grid-nakonekta a proyekto ti panagidulin ti enerhia bayat dagiti naikeddeng a pannakariribuk ti boltahe. Rumbeng a ma-check ti maudi a panagtungpal ti proyekto maikontra kadagiti maipakat a kasapulan ti grid ken dokumentasion ti produkto.
Nangato a Boltahe a Panagsakay-Babaen
Ti nangato a boltahe a panagsakay-through ket mangipaay ti maitunos a suporta bayat dagiti naikeddeng a nangato-boltahe a pasamak, a tumultulong ti PCS nga agtalinaed a naurnos kadagiti grid-nakonekta a kasapulan ti panagpataray ti BESS.
Mabaliwan nga Power Factor
Ti naipablaak a sakop ti power factor ket 1 nga agturong iti 1 a naud-udi ken maikeddeng, a mangsuporta kadagiti aktibo ken reaktibo a kasapulan ti bileg iti uneg ti disenio ti sistema.
Aplikasion para iti 500kW ken 630kW BESS PCS
Pagidulin ti Enerhia ti Komersio & Industrial
Para kadagiti paktoria, pasilidad ti komersio ken dagiti agar-aramat ti enerhia ti industria, ti 500kW wenno 630kW a PCS ket mangipaay ti nangato-bileg a bidirectional a panagbalbaliw para kadagiti sistema ti bateria a maus-usar iti peak shaving, panagbalbaliw ti karga, mapabaro-enerhia a panagusar ken panagmanehar ti enerhia.
Utility ken Grid-Panagidulin ti Enerhia iti Side
Dagiti adu a yunit ti PCS ket mabalin a maikonfigura para kadagiti dakdakkel a proyekto ti bateria a naikonektar iti grid-a sadiay ti nangato-panagbalbaliw ti bileg, paralelo a panagpalawa ken makontrol a pannakilangen iti network ti AC ket kasapulan.
Solar + Pagidulin ti Bateria
Ti PCS ket mabalinna nga ipaay ti bateria-side conversion stage kadagiti solar-plus-a proyekto ti panagidulin, a mangipalubos ti naidulin nga enerhia a makarga wenno mairuar segun kadagiti bilin ti EMS ken estratehia ti panagpataray ti proyekto.
Bentaha ti kompetitibo
Nangaramid ti kompania iti competitive advantage analysis tapno mailasin dagiti pigsa ken pagkapuyanna no idilig kadagiti karibalna.
Boltahe ti DC ti bateria
Pasingkedan a ti boltahe ti panagpataray ti bateria ket agtalinaed iti uneg ti naipablaak a 600–900V a sakop iti sidong dagiti nairanta a kasasaad ti panagpataray.
01
Masapul a bileg
Pilien ti 500kW wenno 630kW a modelo segun kadagiti agtultuloy a kasapulan ti output ken ti kompleto nga arkitektura ti bileg ti BESS.
02
Koriente ti bateria
Idilig ti maximum battery-side current iti 929A para iti 500kW a modelo ken 1170A para iti 630kW a modelo.
03
Koneksyon ti AC
Ti naipablaak a rated AC voltage ket 400V. Dagiti proyekto a kasapulan ti aPCS ken step{0}}up transformer para iti kalalainganna-boltahe a koneksion ti gridkasapulan ti sistema-lebel nga inhenieria.
04
Komunikasion
Pasingkedan dagiti kasapulan ti komunikasion ti BMS ken EMS maibusor iti suporta ti RS485, CAN ken TCP/IP.
05
Kasasaad ti site
Sukimaten ti aglawlaw ti pannakaipasdek, temperatura ti panagpataray, dam-eg, kangato ken kasapulan ti enclosure kontra kadagiti naipablaak a datos.
06
500kW vs 630kW nga PCS
| Banag ti Panagpili | 500kW nga | 630kW nga |
| Rated nga Output | 500kW nga | 630kW nga |
| Max. Output nga | 550kW nga | 693kW nga |
| Boltahe ti DC | 600~900V | 600~900V |
| Max. DC Agdama | 929A | 1170A |
| Rated nga AC Current | 722A | 909A |
| Max. Kinabirtud | 98.7% | 98.7% |
Manipud Battery agingga iti Grid iti Pito nga Addang
-
1
Side ti Bateria
Koneksyon ti DC
-
2
BMS
Datos ti bateria
-
3
Panagkomberte
AC ↔ DC nga
-
4
EMS nga
Dispatch ti lohika
-
5
AC nga Interface
400V nga sikigan
-
6
Parallel
Ti bileg ti timbangan
-
7
Panagkomision
Beripikar dagiti setting
500kW 630kW BESS PCS nga FAQ
Q: Ania ti Sistema ti Panagbalbaliw ti Bileg ti BESS?
A: A sistema ti panagbalbaliw ti bileg (PCS) .ket ti bidireksional a bileg-elektroniko nga interface iti nagbaetan ti pagipempenan ti bateria ken ti maysa nga AC nga elektrikal a sistema. Pagbalinenna ti AC iti DC bayat ti panagkarga ken DC iti AC bayat ti panagdiskarga bayat ti panangkoordinarna iti panangkontrol iti koriente ken komunikasion iti uneg ti BESS.
Q: Ania dagiti power ratings a magun-od?
A: Daytoy a produkto ket naipablaak kadagiti 500kW ken 630kW a rated output versions, nga addaan iti maximum output power a 550kW ken 693kW a nagsasaruno.
Q: Ania a battery voltage range ti suportaran ti PCS?
A: Ti naipablaak a DC a boltahe ti bateria ket 600 ~ 900V. Ti boltahe ti panagpataray ti sistema ti bateria ket rumbeng a masukimat a maikontra iti daytoy a sakop iti ballasiw ti nairanta a kasasaad-ti-karga ken dagiti kasasaad ti panagpataray.
Q: Ania ti rated AC voltage?
A: Ti rated AC voltage ket 400V, nga addaan iti naipablaak a boltahe a sakup ti 320 ~ 460V ken rated frequency ti 50/60Hz.
Q: Ania ti maximum efficiency?
A: Ti naipablaak a maximum efficiency ket 98.7% para kadagiti 500kW ken 630kW a modelo.
Q: Mabalin kadi nga ag-operate ti adu a PCS units nga aggigiddan?
A: Wen. Ti agdama a panid ti produkto ket mangibagbaga a ti adu a paralelo a koneksion ket nasuportaran, a mangipalubos ti bileg ti sistema a mapalawa segun ti panagisaad ti proyekto.
Q: Kasano ti pannakikomunikar ti PCS iti BMS ken EMS?
A: Dagiti naipablaak nga interface ti komunikasion ti BMS ket RS485 ken CAN. Dagiti naipablaak nga EMS a komunikasion nga interface ket ti RS485 ken TCP/IP. Ti proyekto-espesipiko a panagtunos ti protokol ket rumbeng a mapasingkedan bayat ti inhenieria.
Q: Suportaran kadi ti PCS ti LVRT ken HVRT?
A: Ti agdama a deskripsion ti produkto ket mangibagbaga ti suporta para iti nababa ken nangato a boltahe a panagsakay-babaen. Dagiti maipakat a pagrukodan, kurba ken dagiti kasapulan ti grid-kodigo ti proyekto ket rumbeng a mapasingkedan manipud kadagiti mainaig a teknikal a dokumentasion.
Q: Ania nga impormasyon ti kasapulan para iti panagpili ti modelo ken panagkotar?
A: Ited ti kasapulan a bileg ti PCS, sakup ti boltahe ti DC ti bateria, koriente ti bateria, boltahe ti AC/grid, aplikasion, kasapulan ti komunikasion ti BMS/EMS, aglawlaw ti pannakaipasdek, kaadu ken eskediul ti proyekto tapno ma-check ti maudi a konfigurasion sakbay ti sitasion.
Mangala iti 500kW wenno 630kW PCS Configuration para iti BESS-mo
Ipatulod ti sakup ti boltahe ti bateria, kasapulan a bileg ti PCS, boltahe ti AC, kasapulan ti komunikasion ti BMS/EMS, aplikasion, kaadu ken lokasion ti proyekto. Mabalin nga usaren ti Polinovel dagitoy nga input ti proyekto tapno mapasingkedan no ti 500kW wenno 630kW a PCS ket maitunos iti nairanta nga arkitektura ti bateria ken grid sakbay ti sitasion.
